大隈公司
OKUMA
MULTUS U系列臥式復合車銑中心
|
|
|
|
|

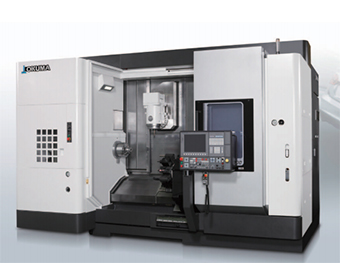

MULTUS U3000
|

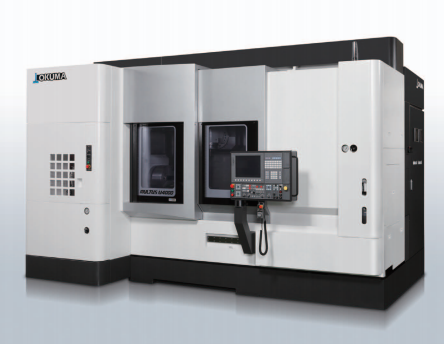

MULTUS U4000
|
|
項目 |
型號 |
|
1SC |
1SW |
2SC |
2SW |
|||||||||
|
規格 |
|
1,000 |
1,500 |
1,000 |
1,500 |
1,000 |
1,500 |
1,000 |
1,500 |
||||||
|
能力 |
最大加工直徑 |
mm |
?650 |
上?650 下?320 |
|||||||||||
|
最大加工長度 |
mm |
1,000 |
1,500 |
1,000 |
1,500 |
1,000 |
1,500 |
1,000 |
1,500 |
||||||
|
行程 |
X軸 |
mm |
645 |
上645 下235 |
|||||||||||
|
Z軸 |
上刀架 |
mm |
1,100 |
1,600 |
1,100 |
1,600 |
1,100 |
1,600 |
1,100 |
1,600 |
|||||
|
下刀架 |
mm |
— |
961 |
1,461 |
1,100 |
1,584 |
|||||||||
|
Y軸 |
mm |
250（±125） |
250（±125） |
||||||||||||
|
W軸 |
mm |
— |
1,325 |
1,594 |
- |
1,100 |
1,584 |
||||||||
|
C軸 |
度 |
360°（0.001°） |
360°（0.001°） |
||||||||||||
|
B軸 |
度 |
-30°~+210°（0.001°） |
-30°~+210°（0.001°） |
||||||||||||
|
主主軸 |
轉速 |
轉/分 |
50~5,000 |
50~5,000 |
|||||||||||
|
鼻端 |
JIS |
A2-6 |
A2-6 |
||||||||||||
|
通孔 |
mm |
?80 |
?62 |
||||||||||||
|
副主軸 |
轉速 |
轉/分 |
— |
50~5,000 |
— |
50~5,000 |
|||||||||
|
鼻端 |
JIS |
— |
A2-6 |
— |
A2-6 |
||||||||||
|
通孔 |
mm |
— |
?80 |
— |
?62 |
||||||||||
|
刀具主軸 |
形式 |
|
H1 |
上H1 下V12 |
|||||||||||
|
尺寸 |
|
□25/?40 |
□25/?40 |
||||||||||||
|
旋轉刀具 |
轉/分 |
12,000 |
12,000 |
||||||||||||
|
自動換刀裝置 |
刀柄型式 |
mm |
HSK-A63 |
HSK-A63 |
|||||||||||
|
刀庫容量 |
把 |
40 |
40 |
||||||||||||
|
刀具直徑 |
mm |
?90 |
?90 |
||||||||||||
|
刀具長度 |
mm |
400 |
400 |
||||||||||||
|
尾架 |
頂尖 |
|
MT NO.5（活） |
— |
MT NO.5（活） |
— |
|||||||||
|
行程 |
mm |
1,186 |
1,594 |
— |
961 |
1,360 |
— |
||||||||
|
進給速度 |
X、Y、Z軸快進速度 |
上 |
m/分 |
X50, Z50, Y40 |
X50, Z50, Y40 |
||||||||||
|
下 |
m /分 |
— |
X25, Z40 |
||||||||||||
|
電機 |
主主軸 |
kw |
22/15 |
22/15 |
|||||||||||
|
副主軸 |
kw |
— |
22/15 |
— |
22/15 |
||||||||||
|
旋轉刀具 |
kw |
22/15/11 |
22/15/11 |
||||||||||||
|
機床重量 |
重量（不包括刀庫） |
kg |
15,500 |
16,500 |
15,500 |
16,500 |
16,500 |
17,500 |
16,500 |
17,500 |
|||||
MULTUS U4000型復合車銑中心品種規格表
|
項目 |
型號 |
|
1SC |
1SW |
2SC |
2SW |
||||||
|
規格 |
|
1,500 |
2,000 |
1,500 |
2,000 |
1,500 |
2,000 |
1,500 |
2,000 |
|||
|
能力 |
最大加工直徑 |
mm |
?650 |
上?650 下?320 |
||||||||
|
最大加工長度 |
mm |
1,500 |
2,000 |
1,500 |
2,000 |
1,500 |
2,000 |
1,500 |
2,000 |
|||
|
行程 |
X軸 |
mm |
695 |
上695 下235 |
||||||||
|
Z軸 |
上刀架 |
mm |
1,600 |
2,100 |
1,600 |
2,100 |
1,600 |
2,100 |
1,600 |
2,100 |
||
|
下刀架 |
mm |
— |
1,461 |
1,961 |
1,524 |
2,024 |
||||||
|
Y軸 |
mm |
300（±150） |
300（±150） |
|||||||||
|
W軸 |
mm |
— |
1,554 |
2,054 |
— |
1,524 |
2,024 |
|||||
|
C軸 |
度 |
360°（0.001°） |
360°（0.001°） |
|||||||||
|
B軸 |
度 |
-30°~+210°（0.001°） |
-30°~+210°（0.001°） |
|||||||||
|
主主軸 |
轉速 |
轉/分 |
45~4,200 |
45~4,200 |
||||||||
|
鼻端 |
JIS |
A2-8 |
A2-8 |
|||||||||
|
通孔 |
mm |
?91 |
?80 |
|||||||||
|
副主軸 |
轉速 |
轉/分 |
— |
45~4,200 |
— |
45~4,200 |
||||||
|
鼻端 |
JIS |
— |
A2-8 |
— |
A2-8 |
|||||||
|
通孔 |
mm |
— |
?91 |
— |
?80 |
|||||||
|
刀具主軸 |
形式 |
|
H1 |
上H1 下V12 |
||||||||
|
尺寸 |
|
□25/?40 |
□25/?40 |
|||||||||
|
旋轉刀具 |
轉/分 |
12,000 |
12,000 |
|||||||||
|
自動換刀裝置 |
刀柄型式 |
mm |
HSK-A63 |
HSK-A63 |
||||||||
|
刀庫容量 |
把 |
40 |
40 |
|||||||||
|
刀具直徑 |
mm |
?90 |
?90 |
|||||||||
|
刀具長度 |
mm |
400 |
400 |
|||||||||
|
尾架 |
頂尖 |
|
MT NO.5（活） |
- |
MT NO.5（活） |
- |
||||||
|
行程 |
mm |
1,594 |
2,094 |
- |
1,360 |
1,961 |
- |
|||||
|
進給速度 |
X、Y、Z軸快進速度 |
上 |
m/分 |
X50 Z50 Y40 |
X50 Z50 Y40 |
|||||||
|
下 |
m/分 |
— |
X25 Z40 |
X25 Z30 |
X25 Z40 |
X25 Z30 |
||||||
|
電機 |
主主軸 |
kw |
22/15 |
22/15 |
||||||||
|
副主軸 |
kw |
— |
22/15 |
— |
22/15 |
|||||||
|
旋轉刀具 |
kw |
22/15/11 |
22/15/11 |
|||||||||
|
機床重量 |
重量 |
kg |
17,000 |
19,000 |
17,000 |
19,000 |
18,000 |
20,000 |
18,000 |
20,000 |
||
|
項目 |
型號 |
|
1SC |
1SW |
2SC |
2SW |
||||||
|
規格 |
|
1,500 |
2,000 |
1,500 |
2,000 |
1,500 |
2,000 |
1,500 |
2,000 |
|||
|
能力 |
最大加工直徑 |
mm |
?650 |
上?650 下?320 |
||||||||
|
最大加工長度 |
mm |
1,500 |
2,000 |
1,500 |
2,000 |
1,500 |
2,000 |
1,500 |
2,000 |
|||
|
行程 |
X軸 |
mm |
695 |
上695 下235 |
||||||||
|
Z軸 |
上刀架 |
mm |
1,600 |
2,100 |
1,600 |
2,100 |
1,600 |
2,100 |
1,600 |
2,100 |
||
|
下刀架 |
mm |
— |
1,461 |
1,961 |
1,524 |
2,024 |
||||||
|
Y軸 |
mm |
300（±150） |
300（±150） |
|||||||||
|
W軸 |
mm |
— |
1,554 |
2,054 |
— |
1,500 |
2,000 |
|||||
|
C軸 |
度 |
360°（0.001°） |
360°（0.001°） |
|||||||||
|
B軸 |
度 |
-30°~+210°（0.001°） |
-30°~+210°（0.001°） |
|||||||||
|
主主軸 |
轉速 |
轉/分 |
30~3,000 |
30~3,000 |
||||||||
|
鼻端 |
JIS |
A2-11 |
A2-11 |
|||||||||
|
通孔 |
mm |
?112 |
?112 |
|||||||||
|
副主軸 |
轉速 |
轉/分 |
— |
30~3,000 |
— |
30~3,000 |
||||||
|
鼻端 |
JIS |
— |
A2-11 |
— |
A2-11 |
|||||||
|
通孔 |
mm |
— |
?112 |
— |
?112 |
|||||||
|
刀具主軸 |
形式 |
|
H1 |
上H1 下V12 |
||||||||
|
尺寸 |
|
□25/?40 |
□25/?40 |
|||||||||
|
旋轉刀具 |
轉/分 |
12,000 |
12,000 |
|||||||||
|
自動換刀裝置 |
刀柄型式 |
mm |
HSK-A63 |
HSK-A63 |
||||||||
|
刀庫容量 |
把 |
40 |
40 |
|||||||||
|
刀具直徑 |
mm |
?90 |
?90 |
|||||||||
|
刀具長度 |
mm |
400 |
400 |
|||||||||
|
尾架 |
頂尖 |
|
MT NO.5（活） |
— |
MT NO.5（活） |
— |
||||||
|
行程 |
mm |
1,554 |
2,054 |
— |
1,360 |
1,961 |
— |
|||||
|
進給速度 |
X、Y、Z軸快進速度 |
上 |
m/分 |
X50 Z50 Y40 |
X50 Z50 Y40 |
|||||||
|
下 |
m/分 |
— |
X25 Z40 |
X25 Z30 |
X25 Z40 |
X25 Z30 |
||||||
|
電機 |
主主軸 |
kw |
37/30 |
37/30 |
||||||||
|
副主軸 |
kw |
— |
32/22 |
— |
22/15 |
|||||||
|
旋轉刀具 |
kw |
22/15/11 |
22/15/11 |
|||||||||
|
機床重量 |
重量 |
kg |
17,300 |
19,300 |
17,300 |
19,300 |
18,300 |
20,300 |
18,300 |
20,300 |
||
